Правильный выбор между квадратной и прямоугольной профильной трубой напрямую влияет на прочность конструкции, расход металла и итоговую стоимость. Оба вида изготавливают по ГОСТ 8639 (квадратные) и ГОСТ 8645 (прямоугольные), а также по ГОСТ 30245 для строительных профилей. Главное отличие — геометрия сечения, которая определяет поведение под нагрузкой.
Основные конструктивные отличия
Квадратная труба имеет равные стороны (например, 40×40, 60×60, 80×80 мм). Она полностью симметрична: момент инерции и момент сопротивления одинаковы по обеим осям.
Прямоугольная труба имеет разные стороны (например, 40×20, 60×40, 80×40, 100×50 мм). Одна сторона всегда длиннее. Это даёт несимметричные характеристики: значительно выше жёсткость в плоскости большей высоты.
Оба профиля имеют четыре ребра жёсткости, поэтому лучше круглой трубы сопротивляются изгибу в направлении граней. Но между собой они работают по-разному.
Сравнение по прочности и жёсткости

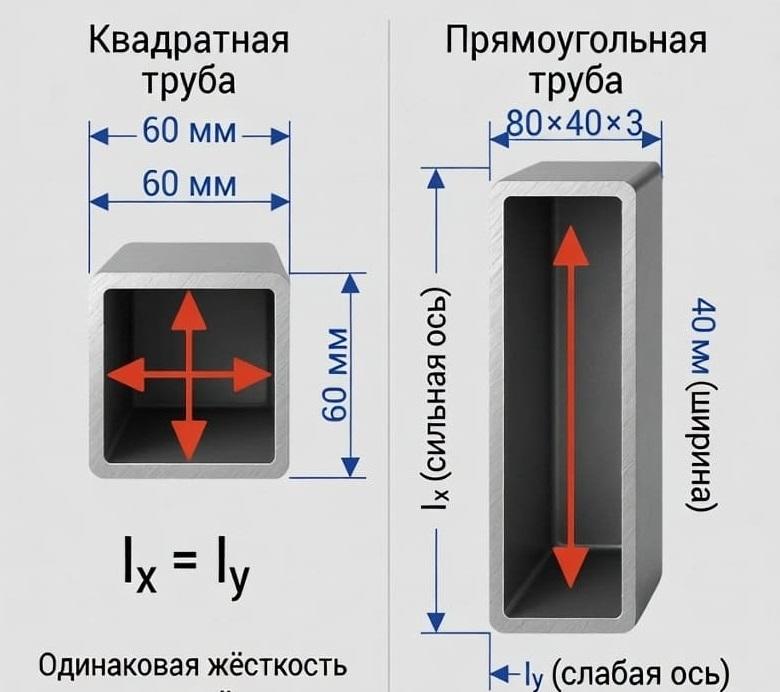

Ключевой показатель — момент инерции (I) и момент сопротивления (W).
- У квадратной трубы Ix = Iy. Она одинаково хорошо держит нагрузку в любом направлении. Это важно для стоек и колонн, где усилия могут приходить с разных сторон.
- У прямоугольной трубы момент инерции сильно выше по оси с большей высотой. Если ориентировать трубу длинной стороной вертикально, она заметно лучше работает как балка на изгиб под вертикальной нагрузкой (снег, вес кровли).
Пример: Прямоугольная труба 80×40×3 мм при правильной ориентации (80 мм — высота) даёт больший момент сопротивления, чем квадратная 60×60×3 мм, при этом весит меньше. Квадратная 80×80×3 мм будет прочнее во всех направлениях, но тяжелее и дороже.
Прямоугольная труба экономичнее, когда направление основной нагрузки известно и постоянно. Квадратная — когда нагрузки разнонаправленные или неизвестны.
Когда лучше брать квадратную профильную трубу
Выбирайте квадрат, если нужна равномерная прочность:
- Вертикальные стойки и колонны каркасов
- Опоры заборов и ворот
- Мебель в стиле лофт (ножки столов, стульев, стеллажей)
- Декоративные и малые архитектурные формы
- Конструкции, где возможны нагрузки в нескольких плоскостях (например, рекламные щиты, небольшие фермы)
Квадрат проще центрировать при сварке и выглядит симметрично.
Когда выгоднее прямоугольная профильная труба
Прямоугольный профиль выигрывает в большинстве горизонтальных несущих элементов:
-
- Балки и ригели навесов, козырьков, ангаров
- Верхние и нижние пояса ферм
- Лаги и перемычки в каркасах
- Каркас теплиц и парников (горизонтальные элементы)
- Рамы ворот и калиток (горизонтальные перекладины)
- Обрешётка под кровлю
Правило ориентации: длинная сторона должна стоять вертикально — тогда жёсткость на изгиб максимальна при минимальном весе.
Сравнение по весу, цене и удобству монтажа
При одинаковой толщине стенки и близкой площади сечения вес различается незначительно. Но за счёт лучшей ориентации прямоугольная труба часто позволяет взять меньшее сечение и сэкономить 10–20% металла.
Цена за тонну обычно похожа. Прямоугольные размеры (особенно 60×40, 80×40, 100×50) часто бывают дешевле в пересчёте на метр из-за большей популярности и объёмов производства.
Монтаж:
- Квадрат проще выравнивать и центрировать.
- Прямоугольная требует внимательной ориентации (нужно следить, чтобы «высота» была правильной).
- Сварка углов у обоих видов одинаково удобна.
Практические рекомендации
- Для стоек и опор — берите квадрат (60×60, 80×80, 100×100 мм в зависимости от высоты и нагрузки).
- Для балок навеса — прямоугольную с соотношением сторон 2:1 или 3:2 (например, 80×40, 100×50), длинной стороной вверх.
- Для теплицы — чаще всего 40×20 или 60×40 (горизонтальные — прямоугольные, вертикальные — можно квадратные).
- Для мебели — почти всегда квадрат: выглядит аккуратнее и проще в соединениях.
Перед покупкой проверяйте таблицы ГОСТ с точными значениями Ix, Iy, Wx, Wy для конкретных размеров — они есть у всех крупных поставщиков.
Квадратная труба — универсальный и надёжный выбор для вертикальных элементов и разнонаправленных нагрузок. Прямоугольная — более эффективный и экономичный вариант для горизонтальных балок и ферм, где можно правильно сориентировать профиль.
Выбирайте не по принципу «что дешевле», а по расчёту нагрузки и направлению усилий. В большинстве частных построек (навесы, теплицы, заборы, каркасы) оптимально комбинировать оба вида: квадрат на стойки, прямоугольник на балки. Это даёт максимальную прочность при минимальных затратах.
